The official evaluation kit for BORA SOM. This solution includes a SOM and all necesary for the fast and easy evaluation
La documentazione hardware di BORA SOM basato su Xilinx Zynq XC7Z007, XC7Z010 or XC7Z020 è disponibile in wiki. E' possibile scaricare anche una versione PDF
Puoi scaricare la brochure in formato PDF di BORA SOM cliccando qui.
Per ottenere un preventivo puoi contattare DAVE Embedded Systems facendo clic qui.

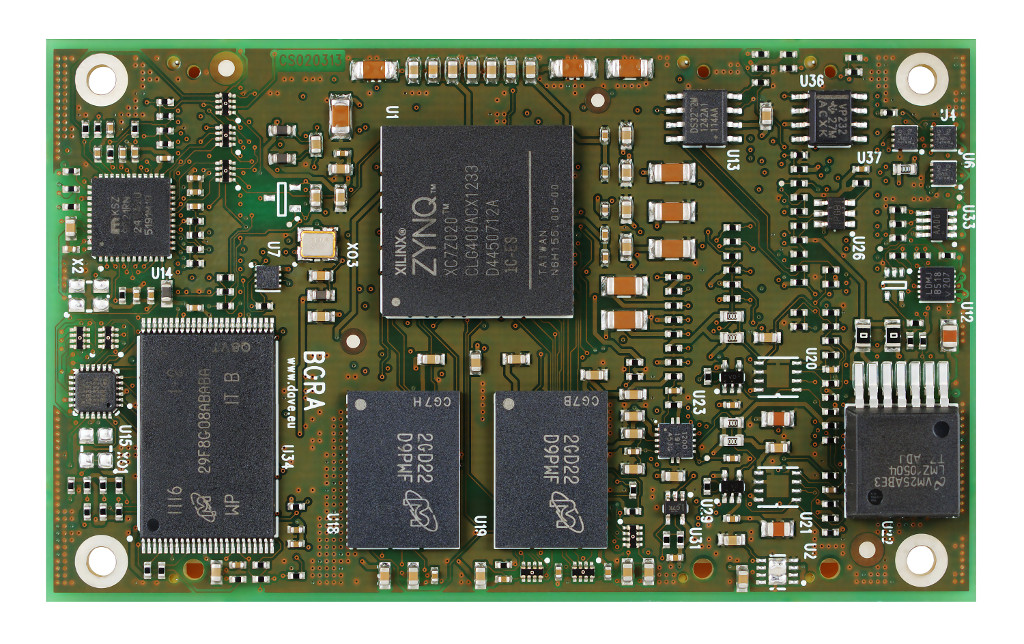

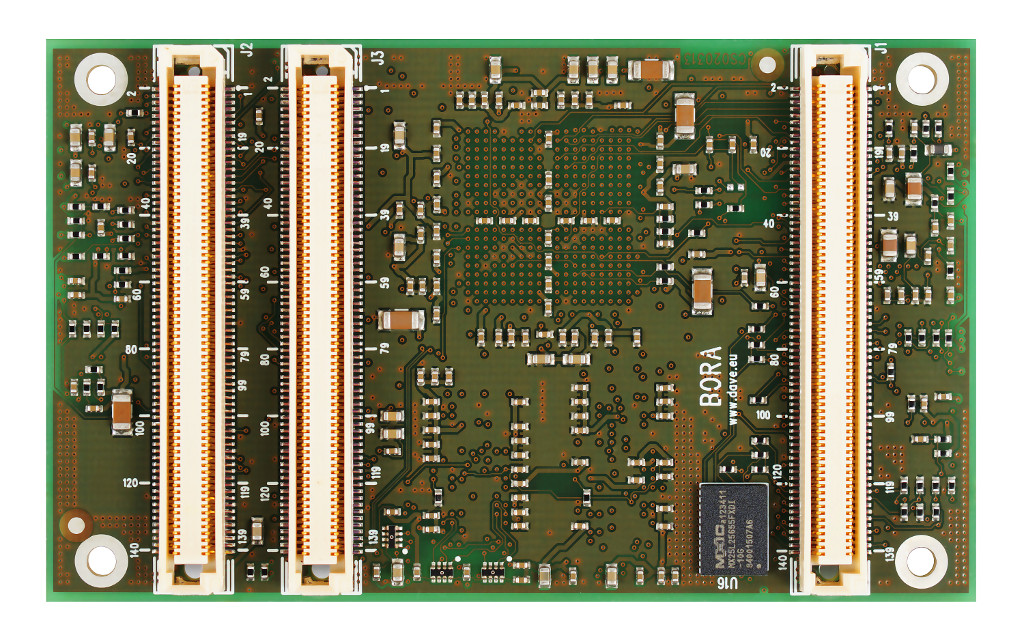

BORA è un modulo CPU Single e Dual Cortex-A9 + FPGA di prima classe basato su Xilinx "Zynq" XC7Z007S / XC7Z014S / XC7Z010 / Processore per applicazioni XC7Z020.
La famiglia Zynq™-7000 si basa sull'architettura Xilinx Extensible Processing Platform (EPP). Questi prodotti integrano un sistema di elaborazione basato su ARM® Cortex™-A9 dual-core ricco di funzionalità e una logica programmabile (PL) Xilinx a 28 nm in un unico dispositivo. Le CPU ARM Cortex-A9 sono il cuore del PS e includono anche memoria su chip, interfacce di memoria esterna e un ricco set di interfacce di connettività periferica. La famiglia Zynq-7000 offre la flessibilità e la scalabilità di un FPGA, fornendo al contempo prestazioni, potenza e facilità d'uso tipicamente associate ad ASIC e ASSP. La gamma di dispositivi della famiglia Zynq-7000 AP SoC consente ai progettisti di indirizzare applicazioni sensibili ai costi e ad alte prestazioni da un'unica piattaforma utilizzando strumenti standard del settore. Sebbene ogni dispositivo della famiglia Zynq-7000 contenga lo stesso PS, le risorse PL e I/O variano tra i dispositivi. Di conseguenza, i dispositivi SoC Zynq-7000 AP sono in grado di servire un'ampia gamma di applicazioni, tra cui:
I processori nel PS si avviano sempre per primi, consentendo un approccio incentrato sul software per l'avvio del sistema PL e la configurazione PL. Il PL può essere configurato come parte del processo di avvio o configurato in futuro. Inoltre, il PL può essere completamente riconfigurato o utilizzato con una riconfigurazione dinamica parziale (PR). PR consente la configurazione di una parte del PL. Ciò consente modifiche di progettazione opzionali come l'aggiornamento dei coefficienti o il multiplexing temporale delle risorse PL sostituendo nuovi algoritmi secondo necessità.
BORA può montare due versioni del processore Zynq. In questa pagina puoi trovare la tabella del confronto tra i modelli di processore.
L'uso di questo processore consente un'ampia differenziazione a livello di sistema di nuove applicazioni in molti settori industriali in cui prestazioni elevate e fattore di forma estremamente compatto (85 mm x 50 mm) sono fattori chiave.
Sì. BORA Evaluation Kit è la piattaforma ufficiale di supporto per la valutazione del BORA SOM. Include una SOM e tutto il necessario per una valutazione facile e veloce.
Qui puoi trovare il video dell'unboxing del Kit di Valutazione di BORA SOM che mostra come è composto, come disimballarlo e collegarlo alla tua piattaforma di sviluppo.
BORA consente ai clienti di risparmiare tempo e risorse utilizzando una soluzione compatta (85 mm x 50 mm) che include sia una CPU e un FPGA, evitando complessità sul PCB carrier. Sono possibili progetti di sistema più intelligenti, seguendo le tendenze nelle funzionalità e nell'interfaccia dei nuovi prodotti embedded all'avanguardia.
BORA offre grande potenza di calcolo grazie al ricco set di periferiche, Dual Cortex-A9 e Artix-7 FPGA insieme a un ampio set di I/O ad alta velocità (fino a 5 GHz).
BORA consente ai progettisti di creare prodotti adatti ad ambienti meccanici e termici difficili, consentendo lo sviluppo di prodotti avanzati e robusti.
In questa pagina puoi trovare il modello 3D di BORA SOM.
In questa pagina puoi trovare lo schema a blocchi di BORA SOM.
In questa pagina puoi trovare il manuale hardware di BORA SOM.
In questa pagina puoi trovare tutta la documentazione marketing disponibile per BORA SOM.
Il codice del modulo BORA SOM è identificato dalla tabella dei codici numerici che puoi trovare qui.
La famiglia ZYNQ è inclusa in Programma di longevità di Xilinx. Il primo ZYNQ SOC utilizzato su BORA SOM è stato rilasciato dopo il 2011.
DAVE Embedded Systems si impegna a fornire i propri prodotti almeno per lo stesso periodo dichiarato dal fornitore del silicio. DAVE Embedded Systems gestisce l'obsolescenza dei componenti e dei componenti attraverso un programma PCN secondo lo standard JEDEC (ove possibile) che può richiedere il supporto del cliente.
Una volta che il fornitore di silicio fornisce LBO (Last Buy Order) e LBS (Last Buy Shipment) per i suoi prodotti DAVE Embedded Systems fornisce la stessa documentazione ai propri clienti per programmare la cessazione della vita del prodotto.
DAVE Embedded Systems è disponibile per continuare a produrre il prodotto (acquistando materiale dal mercato degli accessori) fino a quando la qualità non sarà garantita e/ o fino a quando il cliente non accetta i costi aggiuntivi relativi a questo processo.
L'obiettivo di DAVE Embedded Systems è quello di garantire la continuità di produzione al proprio cliente, inclusa la possibilità di riprogettare i propri prodotti per mantenere la continuità del prodotto.
Se desideri richiedere supporto al nostro team tecnico, compila questo modulo. Dopo l'invio, verrà assegnato un ticket. I nostri tecnici prenderanno in carico la tua richiesta e, in genere, ti risponderanno via e-mail entro 24 ore.
Qui puoi trovare il modulo di autorizzazione alla restituzione del materiale di DAVE Embedded Systems.
Sì. Puoi scaricare una versione PDF del manuale hardware di BORA SOM cliccando qui.
Il processore e il sottosistema di memoria di BORA SOM sono composti dai seguenti componenti:
Per ulteriori informazioni, vedere questa pagina.
Sì. La versione PCB è stampata in rame sul PCB stesso e il numero di serie è stampato su un'etichetta bianca (consultare lo stile qui per ulteriori informazioni).
Inoltre, un ConfigID viene utilizzato dal software in esecuzione sulla scheda per l'identificazione del modello del prodotto/configurazione hardware. Fare riferimento a questo link per maggiori dettagli.
Qui puoi trovare i connettori e la descrizione dei pin del BORA SOM.
L'implementazione della corretta sequenza di accensione per il sistema basato su Zynq non è un compito banale perché sono coinvolti diversi power rail. BORA SOM semplifica questo compito incorporando tutti i circuiti necessari. Qui puoi trovare uno schema a blocchi semplificato di PSU/circuito di monitoraggio della tensione.
La sequenza di accensione consigliata è:
Per ulteriori informazioni visita questa pagina.
Qui puoi trovare uno schema a blocchi dello schema di ripristino e del monitoraggio della tensione.
Qui puoi trovare informazioni sui segnali di inizializzazione della logica programmabile (PL): PROGRAM_B, INIT_B e DONE.
Il processo di avvio inizia al Power On Reset (POR) dove la logica di ripristino dell'hardware forza il core ARM a iniziare l'esecuzione a partire dalla ROM di avvio su chip. Il processo di avvio è a più stadi e include minimamente la Boot ROM e il first-stage boot loader (FSBL). Il SoC Zynq-7000 AP include una Boot ROM programmata in fabbrica che non è accessibile all'utente.
La ROM di avvio:
Dopo un ripristino del sistema, il sistema esegue automaticamente le sequenze per inizializzare il sistema ed elaborare il boot loader della prima fase dal selezionato dispositivo di avvio esterno. Il processo consente all'utente di configurare la piattaforma AP SoC secondo necessità, inclusi PS e PL. Facoltativamente, l'interfaccia JTAG può essere abilitata per consentire al progettista l'accesso al PS e al PL per scopi di test e debug.
Per ulteriori informazioni sulle opzioni di avvio di BORA SOM, controlla di più facendo clic su qui.
La famiglia Zynq-7000 di dispositivi SoC AP fornisce l'accesso al debug tramite un'interfaccia di debug JTAG (IEEE 1149.1) standard.
Qui puoi trovare la tabella che riporta la piedinatura del connettore.
Per ulteriori informazioni su come utilizzare l'interfaccia JTAG, contattare Team di supporto tecnico.
Qui puoi trovare i valori nominali massimi, i valori nominali consigliati e il consumo energetico di BORA SOM.
Il prodotto BORA è progettato per supportare l'intervallo di temperatura massimo disponibile dichiarato dal produttore. Il cliente deve definire ed effettuare un numero ragionevole di prove e verifiche al fine di qualificare le capacità del DUT di gestire la dissipazione del calore.
Eventuali dissipatori, ventole ecc. dovranno essere definiti caso per caso a seconda delle varie condizioni di utilizzo quali: raffreddamento ad aria (forzato o meno), dimensioni custodia, accoppiamento meccanico/termico con dissipatore. Una corretta analisi termica deve essere studiata sullo scenario di utilizzo reale che dipende dal design dell'FPGA, dalle configurazioni di frequenza, dai segnali di lavoro, ecc.
Il team di DAVE Embedded Systems è disponibile per ulteriori informazioni, si prega di contattare sales@dave.eu o controlla questa pagina per ulteriori informazioni.
Qui puoi trovare le caratteristiche meccaniche di BORA SOM.
Sì. BORA Embedded Linux Kit (BELK in breve) fornisce tutto i componenti necessari per configurare l'ambiente di sviluppo su:
Fai clic su qui per ulteriori informazioni su BELK e qui per scaricare una versione PDF del manuale del software BELK.
