AURA SOM - i.MX93x

PRELIMINARY INFORMATION

Prozessor: NXP i.MX93x

AURA SOM ist ein System On Module von DAVE Embedded Systems, es basiert auf dem  NXP i.MX93x Anwendungsprozessor. Dieses System-On-Modul wurde in Kontinuität innerhalb der Produkte NXP i.MX6 und NXP i.MX8M von DAVE Embedded Systems entwickelt. AURA SOM ist mit diesen Lösungen kompatibel und bietet die Möglichkeit, flexible und skalierbare Lösungen zu entwickeln. 15 Jahre Mindestverfügbarkeit vervollständigen die logische Voraussetzung für zuverlässige und langlebige Industrieanwendungen.
AURA SOM verfügt über eine vollständige Suite von Peripheriegeräten und internen Verarbeitungseinheiten. Die integrierte Mikro-NPU und die Sicherheitsenklave  Ermöglichen Sie Inferenzen des maschinellen Lernens und sichern Sie verbundene Anwendungen.
AURA SOM wurde unter Berücksichtigung der NXP i.MX93-Isolation von Leistungsdomänen zwischen Echtzeit- und Anwendungsprozessoren entwickelt. Diese Funktion ermöglicht das Entwerfen industrieller Anwendungen, bei denen es wirklich möglich ist, deterministische und nicht deterministische Anwendungen zu integrieren, wodurch das eingebettete Gesamtdesign vereinfacht wird.

AURA SOM ist in ToloMEO integriert. ToloMEO ist die Antwort von DAVE Embedded Systems für Edge Data Orchestration und Industrie 5.0. Mit ToloMEO ist AURA SOM nativ mit der Cloud verbunden, was die Möglichkeit bietet, Datenerfassung und Remote-OTA-Updates über das IoT-Modul zu entwickeln; Algorithmen für maschinelles Lernen zu integrieren, die auf der internen Neural Processing Unit laufen (unter Verwendung des ML-Moduls); um Edge-Aktivitäten innerhalb einer Blockchain zur Verwaltung digitaler Verträge oder einfacher Transaktionen (BC-Modul) abzuwickeln; Gewährleistung des Cyber-Sicherheitsschutzes durch VCE-Überwachung und Sicherheits-Patch-Anwendungen; last but not least (Sicherheitsmodul); um den Produktlebenszyklus und das BSP-Design über das Embedded Manager-Modul zu verwalten

AURA SOM wurde speziell für industrielle und medizinische Anwendungen entwickelt. Mit ToloMEO ist AURA SOM die Antwort für die Gestaltung einer perfekten Flotte von Edge-Geräten, die den Standardvorschriften für Datensicherheit und -schutz entsprechen.

Main Features

  • Dual core ARM Cortex-A53 MPCore @ 1.7GHz
  • Cortex-M33 for Real Time applications
  • micro NPU integrated for Edge Machine Learning inference
  • security enclave for IoT Industry 4.0 and beyond
  • Isolated Power Domain architecture for real time isolation
  • eMMC / NOR / NAND storage solutions
  • ToloMEO Embedded Assistant integration within IoT module, Machine Learning module, Blockchain module, Security module and Embedded Manager module
  • Industrial design for -40/105°C temperature range and 15years minimum availability
  • System On Module compatibility with NXP i.MX6 and i.MX8M solutions for OEM's products continuous improvement

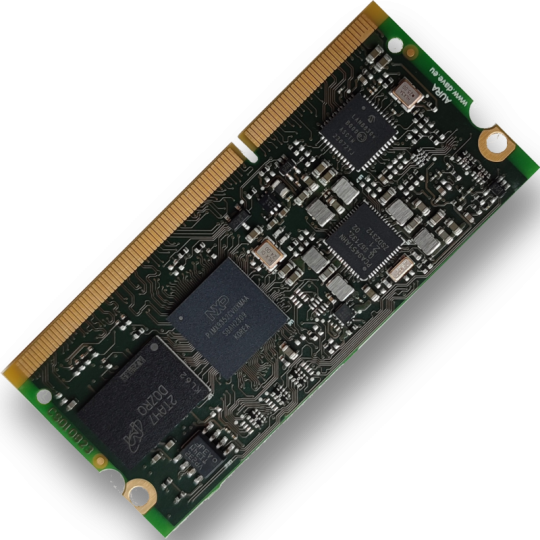

3D

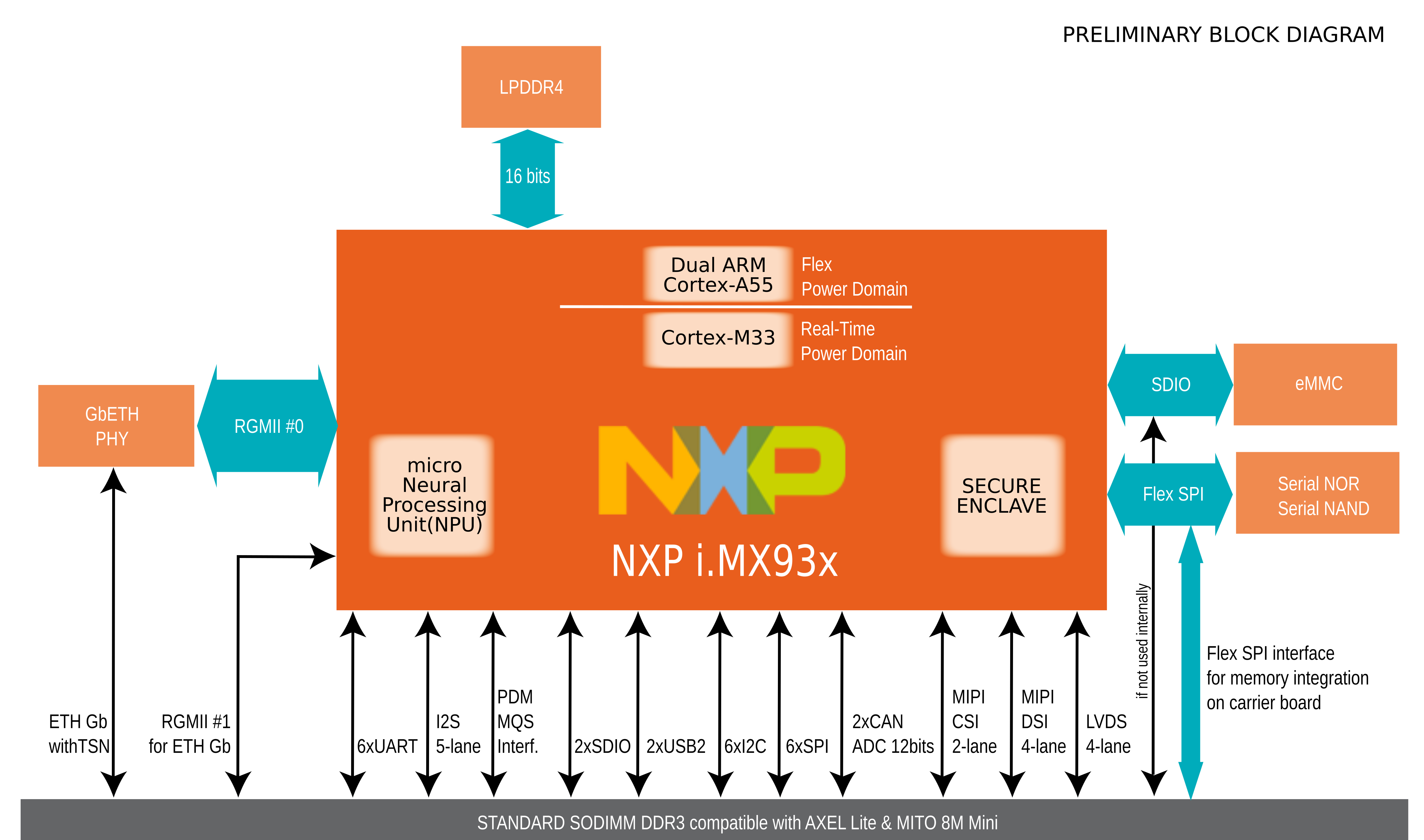

Block Diagram

Datasheet

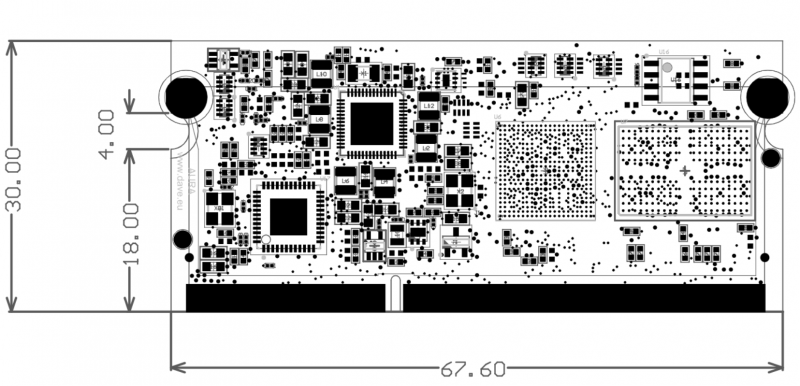

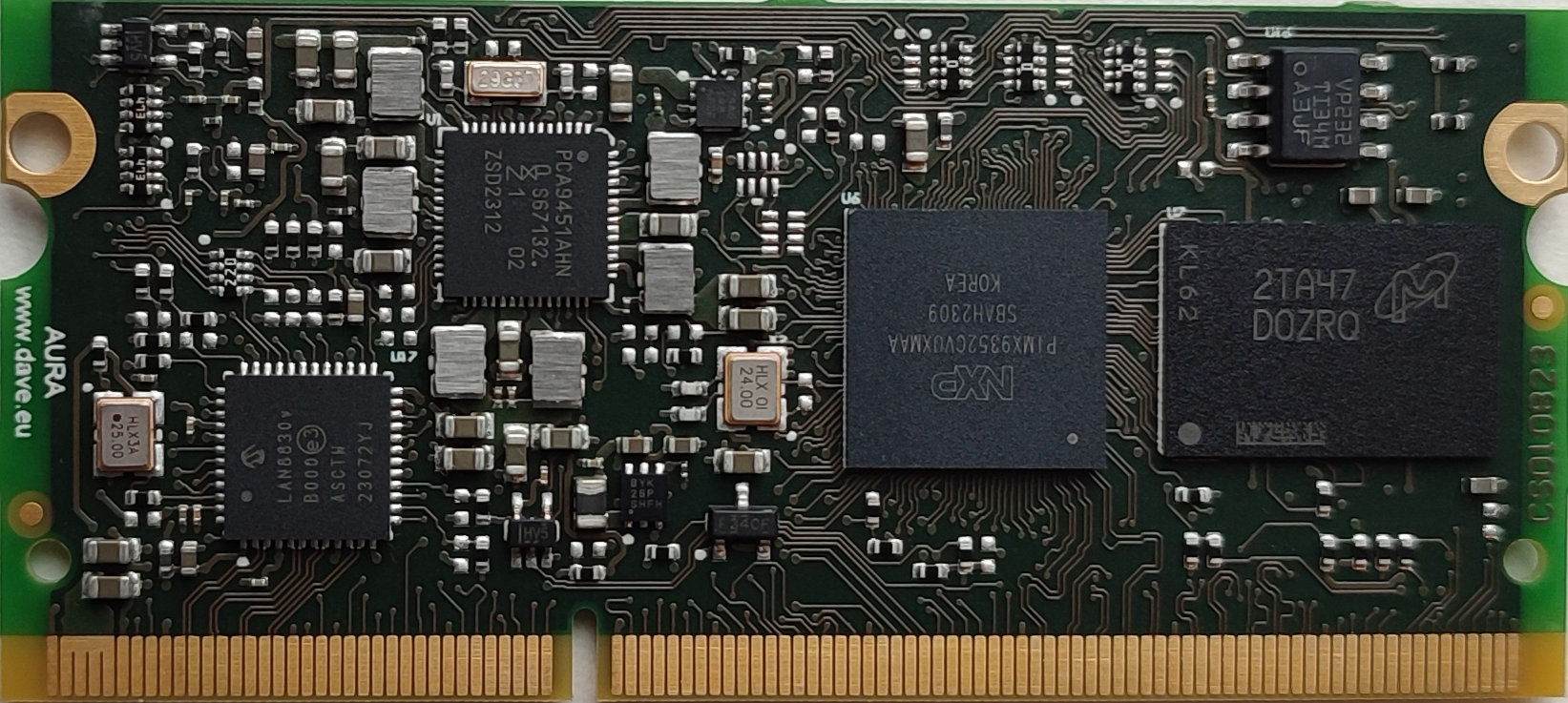

TOP View

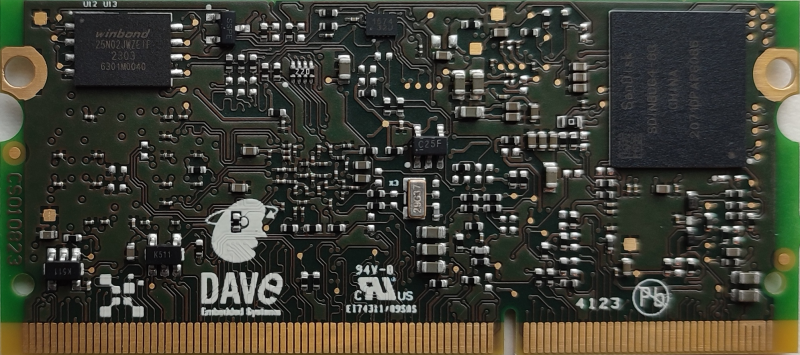

BOTTOM View
Technical Information

CPU
  • NXP i.MX93x
    • up to Dual core ARM Cortex A55 MPCore @ 1.7GHz
    • ARM Cortex-M33 @ 250MHz
    • ARM Ethos U-65 microNPU
    • EdgeLock secure enclave
Memory
  • SDRAM : Up to 2GB LPDDR4, x16 data bus width
  • eMMC : Bootable up to 64GB
  • NOR & NAND : Serial NOR and Serial NAND are available alternatively
Interfaces (full-spec models)
  • LAN:
    • 1x Ethernet 1000 Mbps (PHY on board)
    • 1x Ethernet 1000 Mbps
  • UART: up to 6x UART ports
  • USB: up to 2x 2.0 OTG port (PHY on board)
  • SDIO: up to 3x SDIO/MMC
  • Audio: I2S Interface with 5-lane / SPDIF  - PDM, MQS interfaces
  • Video Output:
    • LVDS interface 4-lane up to 720p
    • 1x MIPI DSI 4-lane up to 1080p
  • Video Input: 1xMIPI CSI port 2-lane
  • Debug : JTAG IEEE 1149.1 Test Access Port
  • Other:
    • up to 6x I2C channels
    • up to 6x SPI channels
    • up to 2x CAN interface
    • ADC (4-ch, 12bits)
    • GPIOs with interrupt capabilities
Mechanical
  • Connectors: SODIMM 204 pin
  • Size: 67.5mm x 30mm
  • Temperature range:
    • Commercial (0°C / +70°C) temperature range
    • Automotive  (-40°C / +125°C) temperature range
    • Industrial (-40°C / +85°C) temperature range
Power Supply
  • Input : Single 3.3V, on-board voltage regulation
  • Flex Domain : Power separation between low power and main cores domains
BSP
  • Bootloader : U-Boot &  ATF (Arm Trusted Firmware), Secure Boot
  • Available O.S. : Linux Embedded with Yocto Android, Debian



Technical details

Connectors and Pinout
Power and Reset
  • Power Supply Unit (PSU) and recommended power-up sequence
  • Reset scheme and control signals
  • System boot
  • JTAG
Peripherals
Electrical, Thermal and Mechanical Features
